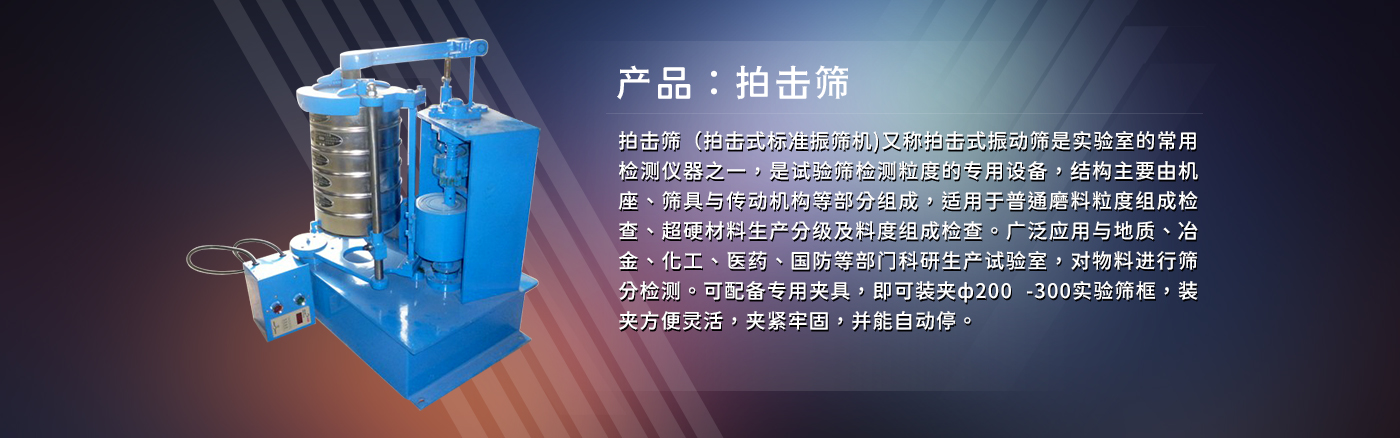

产品说明
工作原理
拍击筛电机通过同步带动齿轮变速后使主轴转动，主轴带动偏心轮使滑板带动试验筛左右摇动，同时带动顶杆齿轮转动，顶击拍锤，拍击试验筛，使试验筛、分样筛中的物料进行筛分。
适用说明
1、作一次定位。把试验筛在托盘上好放，调整到便于装卸的位置，将丝杆下面的罗母拧紧。将试验筛托盘两侧的顶丝拧紧。
2、润滑部分：有人工润滑和自动工润滑两种。 机体上部有 4 个注油孔，为人工定时注油。润滑各摩擦件。 自动润滑，向机座内注入一定高度的润滑机油，当转动轴转动时，给油环把润滑油送到各个需要润滑的位置。
3、自动停车装置：由拨动开头、按钮、中间继电器、时间继电器组成。定时多少调时间继电器上的±±键即可。
4、接电源试机：电控盒上的线接入电源，开车前将拍块下面的顶杆提起，看电动机的回转方向与红头的指向是否相同，相同时方可放下顶杆。本机安装在有地脚螺栓的水平基础上，按电工规程安装电路与接地。接通电源开机前将拍块下面的顶杆提起。电机的转向与电机上的红箭头方向相同时方可将顶杆放下来。 机器换位置，换电源时都要这样做。
5．标准检验筛工作停止后，旋开丝柱上的螺母，移开筛头，小心取走筛具。
6．运行结束后，安全起见记得切断电源。
技术参数
名称 | 单位 | 数值 |
筛子直径 | 毫米 | Φ200、Φ300、 |
筛子层次 | 层 | 7 层，可定制 |
旋转次数 | 次/分 | 290±6 |
拍击次数 | 次/分 | 156±3 |
拍击高度 | 毫米 | 38±6 |
旋转行程 | 毫米 | 25mm |
电动机 | 千瓦 | 0.37 |
转/分 | 1400 | |
外形尺寸 | 毫米 | 长×宽×高430×410×700 |
筛机重量 | 公斤 | 75 |
适用行业

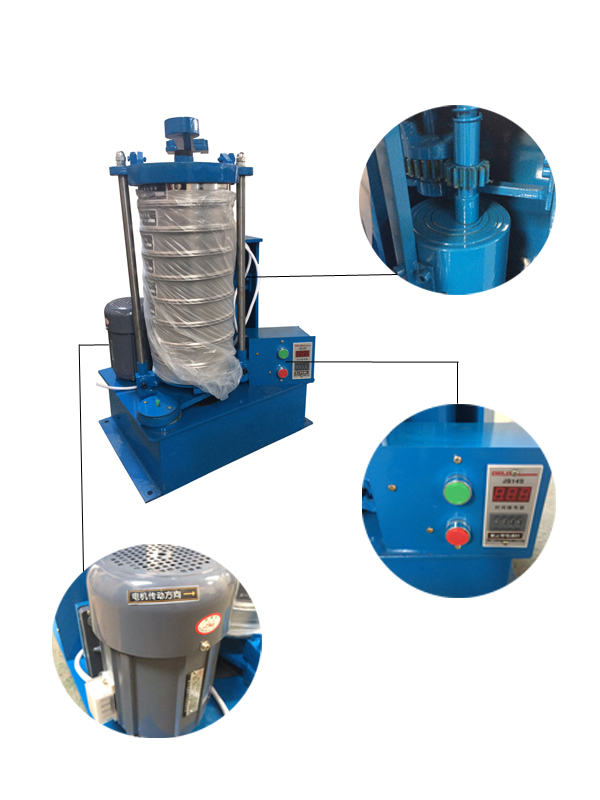

产品细节
